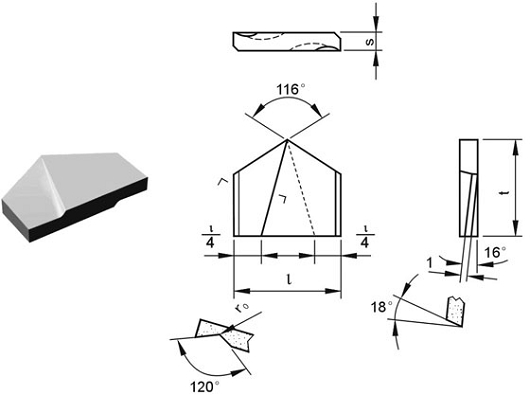

Сварные наконечники - Тип E2

Сварные наконечники - Тип E2
Тип
Размеры (мм)
Прим. вес за ед-цу (г)
l
t
s
r0
YG6
YG8
YT5
YT14
E210
10.8
9.0
2.0
1.0
2.1
2.0
1.8
1.6
E211
11.8
10.0
2.5
1.0
3.3
3.3
2.6
2.4
E213
13.0
11.0
2.5
1.0
3.3
3.8
3.3
3.0
E214
14.0
12.0
2.5
1.0
4.6
4.5
3.8
3.5
E215
15.0
13.0
2.5
1.0
5.2
5.1
4.4
4.0
E216
16.0
14.0
3.0
1.0
7.3
7.2
6.1
5.5
E217
17.0
15.0
3.0
1.5
8.2
8.1
6.9
6.3
E218
18.0
16.0
3.0
1.5
9.1
9.0
7.8
7.1
E219
19.0
17.0
3.0
1.5
10.3
10.2
8.7
7.9
E220
20.0
18.0
3.5
1.5
13.6
13.4
11.2
10.2
E221
21.0
18.0
3.5
1.5
14.3
14.1
11.7
10.7
E222
22.0
18.0
3.5
1.5
14.7
14.5
11.2
11.1
E223
23.0
18.0
4.0
1.5
17.7
17.5
14.5
13.2
E224
24.0
18.0
4.0
1.5
18.4
18.2
15.0
13.7
E225
25.0
22.0
4.5
2.0
26.2
25.7
19.8
18.0
E226
26.0
22.0
4.5
2.0
26.3
26.0
20.5
18.5
E227
27.5
22.0
4.5
2.0
29.5
29.2
21.5
19.5
E228
28.5
22.0
4.5
2.0
30.0
29.0
22.0
20.0
E229
29.5
24.0
5.0
2.0
38.5
37.5
28.0
25.5
E230
30.5
24.0
5.0
2.0
39.0
38.0
29.0
26.5
E231
31.5
24.0
5.0
2.0
40.0
39.0
29.5
27.0
E233
33.5
26.0
5.0
2.0
46.0
45.5
34.5
31.0
E236
36.5
26.0
5.0
2.0

50.0

49.0
37.0
33.5
E239
39.5
26.0
5.0
2.0
53.0
52.0
39.0
35.5
E242
42.0
28.0
6.0
2.0
72.5
71.0
54.0
49.5
E244
44.0
28.0
6.0
2.0
75.0
74.0
56.0
51.0
E247
47.0
28.0
6.0
2.0
78.0
77.0
59.0
54.0
E250
50.0
30.0
6.0
2.0
89.0
88.0
68.0
62.0
E252
52.0
30.0
6.0
2.0
91.0
90.0
82.5
73.2
