Mecanicamente Presas Inserts-Tipo 3C

Mecanicamente Presas Inserts Tipo 3CMecanicamente Presas Inserts Tipo 3C

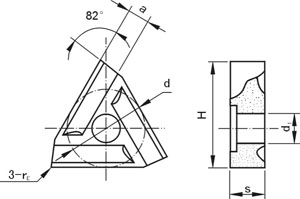

Tipo Dimensão(mm) Aproximadamente peso unitário(g)
d s r a≈ d1 H YG6 YG8 YT5 YT14
31003C 10.0 4.5 0.3 2.4 4.2 14.0 7.4 7.2 6.3 5.6
31003CL
31303C 13.0 5.5 0.3 3.4 5.2 18.2 15.3 15.1 13.0 11.5
31303CL
31603C 16.0 7.0 0.3 4.4 6.2 22.6 29.5 29.2 25.7 22.9
31603CL
31905C 19.0 8.5 0.5 5.4 7.2 26.0 49.5 49.0 43.0 38.2
31905CL
