Mecanicamente Presas Inserts-Tipo 4G

Mecanicamente Presas Inserts Tipo 4GMecanicamente Presas Inserts Tipo 4G

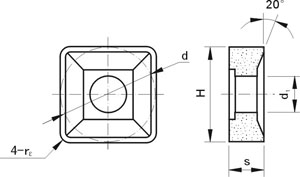

Tipo Dimensão(mm) Aproximadamente peso unitário(g)
d s r a≈ d1 H YG6 YG8 YT5 YT14
41005F 10.0 3.5 0.5 2.4 4.2 10.0 4.1 4.0 3.4 3.0
41005FL
41305F 13.0 4.5 0.5 3.4 5.2 13.0 8.9 8.7 7.7 6.8
41305FL
41605F 16.0 5.5 0.5 4.4 6.2 16.0 16.3 16.0 14.4 12.8
41605FL
41905F 19.0 7.0 0.5 5.4 7.2 19.0 30.0 29.5 26.4 23.5
41905FL
