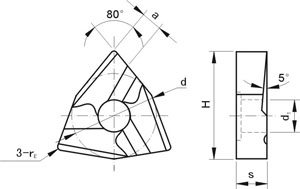

Mecanicamente Presas Inserts-Tipo T3F

Mecanicamente Presas Inserts Tipo T3FMecanicamente Presas Inserts Tipo T3F

Tipo Dimensão(mm) Aproximadamente peso unitário(g)
d s r a≈ d1 H YG6 YG8 YT5 YT14
T31005F 10.0 3.5 0.5 2.4 4.2 12.6 4.2 4.2 3.7 3.3
T31005FL
T31305F 13.0 4.5 0.5 3.4 5.2 16.4 9.2 9.1 7.9 7.0
T31305FL
T31605F 16.0 5.5 0.5 4.4 6.2 20.3 17.2 17.0 14.6 13.0
T31605FL
T31905F 19.0 7.0 0.5 5.4 7.2 24.2 30.8 30.5 26.8 23.8
T31905FL
