Mecanicamente Presas Inserts-Tipo 3V

Mecanicamente Presas Inserts Tipo 3VMecanicamente Presas Inserts Tipo 3V

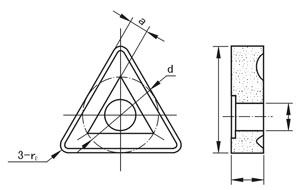

Tipo Dimensão(mm) Aproximadamente peso unitário(g)
d s r a≈ d H YG6 YG8 YT5 YT14
31005V 10.0 4.5 0.5 2.4 4.2 14.5 7.3 7.2 6.4 5.7
31310V 13.0 5.5 1.0 3.4 5.2 18.5 15.0 14.7 13.11 11.6
31320V 13.0 5.5 2.0 3.4 5.2 17.5 14.8 14.5 12.7 11.1
31605V 16.0 7.0 0.5 4.4 6.2 23.5 30.0 29.6 25.6 22.8
31620V 16.0 7.0 2.0 4.4 6.2 22.0 28.2 27.8 25.0 22.2
31910V 19.0 8.5 1.0 5.4 7.2 27.5 51.0 50.0 44.1 39.2
31920V 19.0 8.5 2.0 5.4 7.2 26.5 52.0 51.0 44.7 38.8
