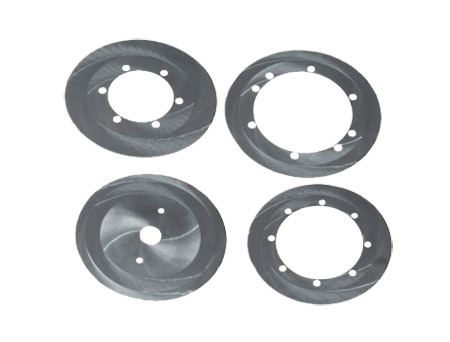

Tungsten Carbide Cutter-CT 03

Carboneto de tungstênio Cutter-CT 03
Products Model: CT-03

Products Name: Single Seprate Carbide Blade

Carboneto de tungstênio Cutter-CT

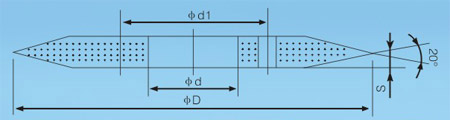

  Dimensiion   平行度
D d d1 S
230 110   1.2 ≤0.005
250 105   1.2 ≤0.005
260 114   1.2 ≤0.005
260 140   1.2 ≤0.005
260 158 176 1.2 ≤0.005
260 168 187 1.2 ≤0.005
265 112   1.2 ≤0.005
270/290 168   1.2 ≤0.005

合金刀规格汇总
序号  O外径mm   内径mm 厚度mm 孔中心距mm 孔径mm 孔数
1 100 15 0.25 0 0 无定位孔
2 100 22/27 1.6 0 0 无定位孔
3 200 70 3.5 0 0 无定位孔
4 200/215 122 1.2 0 0 无定位孔
5 210/230 110 1.2 0 0 无定位孔
6 230 110 1.2 128 10 6孔均布
7 240 32 1.2 100 8.5 2孔均布
8 250/260 105 1.2/1.5 130 12 6孔均布
9 250 120 1.2 140 12 6孔均布
10 260/265 112 1.2 135 12 6孔均布
11 260 114 1.2 140 12 8孔均布
12 260 142 1.2 156 12 8孔均布
13 260 140 1.2 0 0 无礼
14 `260 140 1.2 0 0 单面刃口
15 260 158 1.2 177 12 8孔均布
16 260 160 1.2 180 12 8孔均布
17 270 170 1.2 191 12 8孔均布
18 270 168 1.2 188 12 8孔
19 270/290 168 1.2 185 12 8孔
20 280 168 1.2 188 12 8孔
21 300 112 1.2 135 12 6孔均布
